链接：正弦泵（手动无级调速） 工作原理 技术参数 安装尺寸 文档下载

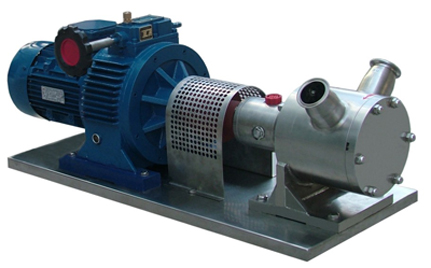

产品说明：
电机+机械摩擦式无级变速器：这种变速器的变速靠手动调节来实现，其特点是安全可靠，流量无级可调。缺点是非自动调节，较麻烦，调速在运转过程中进行，不得在停机状态下调速。
工作原理：
技术参数：
1．流量：Q=500升/小时～90,000升/小时
2．输送物料粘度范围：o.2CP～500,000CP
3．出口最高压力：1.0-1.5Mpa(在高粘度时)
4．产品温度从-30℃～150℃
5 .型号
PDSPS 1 – 6
↑
↑ └→每百转排量(L)
↑ └→ 进出口口径(英寸)。
└→代表正弦泵。
参数指标：
|
型号 |
每转排量(L) |
最大转速 (rpm) |
最大压力 (bar) |
流量 (吨/小时) |
最大颗粒直径(mm) |
进出口(寸) |
温度(℃) |
|
PDSPS 1-6 |
0.06 |
800 |
10 bar |
2.7 |
4.7 |
1 |
-40~100 |
|
PDSPS 2-11 |
0.11 |
600 |
15 bar |
4.1 |
6.5 |
2 | |
|
PDSPS 2.5-22 |
0.22 |
8.2 |
12.5 |
2.5 | |||
|
PDSPS 3-22 |
0.22 |
8.2 |
12.5 |
3 | |||
|
PDSPS 3-45 |
0.45 |
16.8 |
19 |
3 | |||
|
PDSPS 4-105 |
1.05 |
38.1 |
50 |
4 | |||
|
PDSPS 6-250 |
2.5 |
91.2 |
63 |
6 |
曲线图
|
型号 |
每转排量(L) |
最大转速 (rpm) |
最大压力 (bar) |
最大流量 |
最大颗粒直径(mm) |
进出口 |
Power |
温度(℃) |
|
PDSPS1-6 |
0.06 |
1000 |
10 bar |
3.6 |
4.7 |
1 |
1.5 |
-40~100 |
|
PDSPS 2-11 |
0.11 |
1000 |
15 bar |
6.6 |
6.5 |
2 |
2.2 | |
|
PDSPS 2.5-22 |
0.22 |
800 |
10.5 |
12.5 |
2.5 |
3 | ||
|
PDSPS 3-22 |
0.22 |
800 |
10.5 |
19 |
3 |
3 | ||
|
PDSPS 3-45- |
0.45 |
600 |
16 |
50 |
3 |
5.5 | ||
|
PDSPS 4-105 |
1.05 |
600 |
37.8 |
63 |
4 |
7.5 | ||
|
PDSPS 5-170 |
1.7 |
600 |
60 |
4.7 |
5 |
11 |
-40~100 | |
|
PDSPS 6-250 |
2.5 |
600 |
90 |
6.5 |
6 |
18.5 |
安装尺寸：
发布日期：2010-11-6 浏览量：0 次 【打印】【返回】
