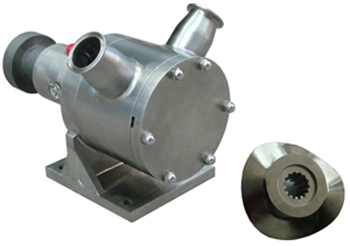

产品说明：
正弦泵已经证明其在食品行业的价值，能够传输那些包含大颗粒或者大片的流体质，典型的如：现成食品,汤, 调味汁,冰冻食物, 蛋黄酱, 乳酪及凝乳, 熟食，沙拉，腊肠等 提供料斗用于不同产品是本产品的特点。
正弦泵高效吸力在饮料行业有巨大优势。
输送零下十度的浓缩橘汁或者更具流动性的果汁都比转子泵更平稳更柔和。
正弦泵也更能够输送含水果的介质如黄油能产品。
能够柔和输送易破损介质如乳酪，酸奶酪，夸克，以及奶油等使其成为乳品行业的最佳选择。
正弦泵已经成功的用于化工和制药行业，由于其柔和输送，低成本，低起泡率（在洗发水，奶油，涂料，洗涤剂中）
精细化工
正弦泵也应用于高剪切敏感悬浮液，溶液 ，漂洗剂，清洁剂或者高粘度的介质如硅橡胶。
特点
卫生级结构
除了软体部件，其他部分全部采用不锈钢，包括电机框架 表面没有任何喷漆。
介质柔和输送
柔和输送意味着在泵输送过程中对已破损的介质没有任何冲击力或者破坏力。
高吸程
由于吸气腔的持续开放，此泵能够产生0.85bar 的吸压
低脉动产品流动
低脉动产品流动能够防止管路内的振动，保证有秩序的稳定输送，这意味泵能够更快的排空或者充满，而来自于流量计的介质更加精准，来自热交换器的介质热传送效更高。
空间节约
采用紧凑型设计，安装空间节省。能源节省。
用最低的扭矩 ，比空气隔膜泵更经济实惠, 比转子泵消耗更低的功率。
双向运转
是双向设计，所以可顺时针或者逆时针运转而不用修改任何内部组件。
无曝气或者气泡产生输送过程中柔和输送，低剪切力使得输送无曝气，不产生气泡。
高粘度
能够输送不同粘度的介质，最高可以输送1.000.000 CPS.
维修简单快速
拆卸、检查或者更换易损零件 最多只需要，拆卸维修不需要任何特殊的技术技巧。即使一个普通的操作工也能进行所有必要的检测和维护。
工作原理：
技术参数：
1．流量：Q=500升/小时～90,000升/小时
2．输送物料粘度范围：o.2CP～500,000CP
3．出口最高压力：1.0-1.5Mpa(在高粘度时)
4．产品温度从-30℃～150℃
5 .型号
PDSPS 1 – 6
↑
↑ └→每百转排量(L)
↑ └→ 进出口口径(英寸)。
└→代表正弦泵。
参数指标：
|
型号 |
每转排量(L) |
最大转速 (rpm) |
最大压力 (bar) |
流量 (吨/小时) |
最大颗粒直径(mm) |
进出口(寸) |
温度(℃) |
|
PDSPS 1-6 |
0.06 |
800 |
10 bar |
2.7 |
4.7 |
1 |
-40~100 |
|
PDSPS 2-11 |
0.11 |
600 |
15 bar |
4.1 |
6.5 |
2 | |
|
PDSPS 2.5-22 |
0.22 |
8.2 |
12.5 |
2.5 | |||
|
PDSPS 3-22 |
0.22 |
8.2 |
12.5 |
3 | |||
|
PDSPS 3-45 |
0.45 |
16.8 |
19 |
3 | |||
|
PDSPS 4-105 |
1.05 |
38.1 |
50 |
4 | |||
|
PDSPS 6-250 |
2.5 |
91.2 |
63 |
6 |
曲线图
|
型号 |
每转排量(L) |
最大转速 (rpm) |
最大压力 (bar) |
最大流量 |
最大颗粒直径(mm) |
进出口 |
Power |
温度(℃) |
|
PDSPS1-6 |
0.06 |
1000 |
10 bar |
3.6 |
4.7 |
1 |
1.5 |
-40~100 |
|
PDSPS 2-11 |
0.11 |
1000 |
15 bar |
6.6 |
6.5 |
2 |
2.2 | |
|
PDSPS 2.5-22 |
0.22 |
800 |
10.5 |
12.5 |
2.5 |
3 | ||
|
PDSPS 3-22 |
0.22 |
800 |
10.5 |
19 |
3 |
3 | ||
|
PDSPS 3-45- |
0.45 |
600 |
16 |
50 |
3 |
5.5 | ||
|
PDSPS 4-105 |
1.05 |
600 |
37.8 |
63 |
4 |
7.5 | ||
|
PDSPS 5-170 |
1.7 |
600 |
60 |
4.7 |
5 |
11 |
-40~100 | |
|
PDSPS 6-250 |
2.5 |
600 |
90 |
6.5 |
6 |
18.5 |
安装尺寸：
